						LED電源防雷模塊




						性能簡介:

						本產品核心部件采用進口名牌浪涌吸收器件,經嚴格篩選,性能優越,質量穩定,外殼為阻燃熱塑性材料,環氧樹脂封裝,體積小,安裝方便;為LED供電線路提供高可靠的防雷防過壓保障。產品內置半導體浪涌吸收器件,箝位準確,殘壓輸出極低。適用于LED供電系統電源線路的防雷保護。此款產品并聯安裝,選型時候不需要注意后端設備功率要求。




						技術參數表:



								|
										型 號
									 |

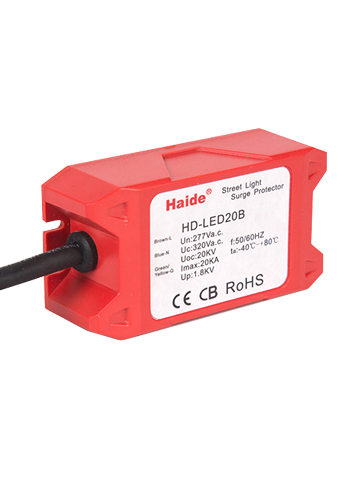

										HD-LED20B
									 |
								|
										認證標準
									 |
										CB、RoHs、CE、UL
									 |
								|
										依據EN61643-11,SPD
									 |
										Ⅲ級
									 |
								|
										依據IEC61643-11,SPD
									 |
										Ⅲ級
									 |
								|
										依據GB 18802.1-2011,SPD
									 |
										Ⅲ級
									 |
								|
										產品執行標準
									 |
										GB18802.1-2011, EN61643-11, IEC61643-11
									 |
								|
										標稱工作電壓Un
									 |
										110-277V
									 |
								|
										最大持續工作電壓Uc
									 |
										320V
									 |
								|
										標稱放電電流In(8/20us)
									 |
										10KA
									 |
								|
										最大放電電流Imax(8/20us)
									 |
										20KA
									 |
								|
										最大沖擊電壓Uoc
									 |
										20KV
									 |
								|
										電壓保護水平Up
									 |
										1.8KV
									 |
								|
										漏電流Ir
									 |
										<5uA
									 |
								|
										響應時間Ta
									 |
										<25ns
									 |
								|
										保護等級
									 |
										IP67
									 |
								|
										外殼材料
									 |
										Vo級防火工程塑料
									 |
								|
										接線方式
									 |
										并聯
									 |
								|
										故障指示
									 |
										可選
									 |
								|
										防水功能
									 |
										具備
 |
								|
										接口形式
									 |
										引線/端子
									 |
								|
										是否適用戶外
									 |
										是
									 |
								|
										工作溫度范圍Tup
									 |
										-40℃至+70℃
									 |
								|
										外形尺寸
									 |
										96*53*30mm
									 |



						安裝方法:

						1)保護器的電壓參數于設備工作參數不符時,可能影響線路的工作,建議選型時確定設備工作電壓。

						2)電源相線(L)、零線(N)分別接入電涌保護器相應接線端子,保證牢固及可靠,將避雷器接地端與防雷地線(推薦接地電阻≤4Ω)作良好電氣連接。


 |
