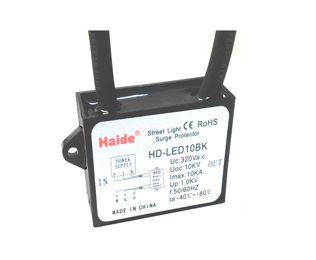

					LED電源防雷模塊




					性能簡介:

					本產品核心部件采用進口名牌浪涌吸收器件,經嚴格篩選,性能優越,質量穩定,外殼為阻燃熱塑性材料,環氧樹脂封裝,體積小,安裝方便;為LED供電線路提供高可靠的防雷防過壓保障。產品內置半導體浪涌吸收器件,箝位準確,殘壓輸出極低。適用于LED供電系統電源線路的防雷保護。此款產品并聯安裝,故不需要注意后端設備功率要求。




					技術參數表:



							|
									型 號
								 |
									HD-LED10BK
								 |
							|
									認證標準
								 |
									CB、RoHs、CE
								 |
							|
									依據EN61643-11,SPD
								 |
									Ⅲ級
								 |
							|
									依據IEC61643-11,SPD
								 |
									Ⅲ級
								 |
							|
									依據GB 18802.1-2011,SPD
								 |
									Ⅲ級
								 |
							|
									產品執行標準
								 |
									GB18802.1-2011, EN61643-11, IEC61643-11
								 |
							|
									標稱工作電壓Un
								 |
									110-277V
								 |
							|
									最大持續工作電壓Uc
								 |
									150-320V
								 |
							|
									標稱放電電流In(8/20us)
								 |
									5KA
								 |
							|
									最大放電電流Imax(8/20us)
								 |
									10KA
								 |
							|
									最大沖擊電壓UOC
								 |
									10KV
								 |
							|
									電壓保護水平Up
								 |
									1KV
								 |
							|
									漏電流Ir
								 |
									<5uA
								 |
							|
									響應時間Ta
								 |
									<25ns
								 |
							|
									保護等級
								 |
									IP67
								 |
							|
									外殼材料
								 |
									Vo級防火工程塑料
								 |
							|
									接線方式
								 |
									并聯
								 |
							|
									接口形式
								 |
									三芯引線
								 |
							|
									是否適用戶外
								 |
									是
								 |
							|
									工作溫度范圍Tup
								 |
									-40℃至+70℃
								 |
							|

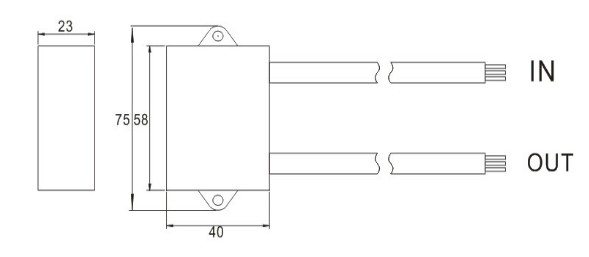

									外形尺寸
								 |
									75*40*23mm
								 |
							|
									防水功能
								 |
									可選
								 |



					安裝方法:

					1)保護器的電壓參數與設備工作參數不符時,可能影響線路的工作,建議選型時確定設備工作電壓。

					2)電源相線(L)、零線(N)分別接入電涌保護器相應接線端子,保證牢固及可靠,將避雷器接地端與防雷地線(推薦接地電阻≤4Ω)作良好電氣連接。


 |
