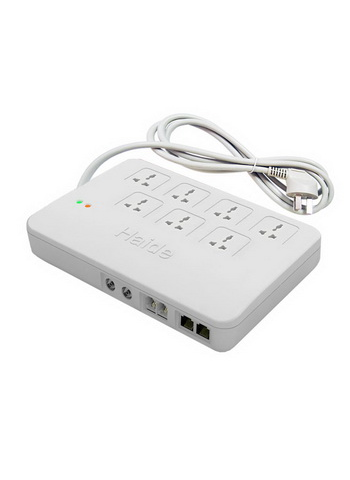

多功能電源防雷排座
性能簡介： 本系列產品適用于單相電源線路的雷電及電涌的精細級設備保護，通用七孔插孔設計適合多種形狀電源插頭，特別適用于辦公及家庭電氣設備簡單的雷電防護，內置自動保護裝置，故障時自動脫離電網，從而保護電子設備工作正常，并搭配有網絡、電話、電視防雷三種功能合一，并帶有工作失效狀態指示燈。
技術參數表：
|
型號 |
HD-DCZ/TTN |
|||
|
電源防雷部分 |
網絡防雷部分 |
電話防雷部分 |
電視防雷部分 |
|
|
標稱工作電壓Un |
220V |
5V |
180V |
|
|
最大持續工作電壓Uc |
275V |
6.8V |
200V |
|
|
標稱放電電流I（8/20us） |
5KA |
2.5KA |
2.5KA |
2.5KA |
|
最大放電電流Imax（8/20us） |
10KA |
5KA |
5KA |
5KA |
|
電壓保護水平Up |
700V |
X-X≤70V |
X-X≤400V |
400V |
|
X-G≤400V |
X-G≤400V |
|||
|
最大后備保險絲強度 |
10A |
|
|
|
|
插入電阻 |
|
≤1Ω |
≤4Ω |
|
|
插入損耗 |
|
≤0.2dB |
≤0.2dB |
≤0.2dB |
|
保護線路 |
|
1，2，3，6線 |
2，3線 |
|
|
數據傳輸速率Vs |
|
100Mbps |
|
|
|
帶寬 |
|
|
2MHz |
860MHz |
|
響應時間Ta |
≤25ns |
1ns |
1ns |
100ns |
|
接口形式 |
萬用插孔 |
RJ45 |
RJ11 |
CATV/公制F頭 |
|
工作溫度范圍Tup |
-40℃至+70℃ |
|||
|
工作狀態指示 |
綠燈正常指示，紅燈故障指示 |
|||
|
保護等級 |
IP20 |
|||
|
外形尺寸 |
160×230×42mm |
|||
|
外殼材料 |
防火阻燃性材料 |
|||

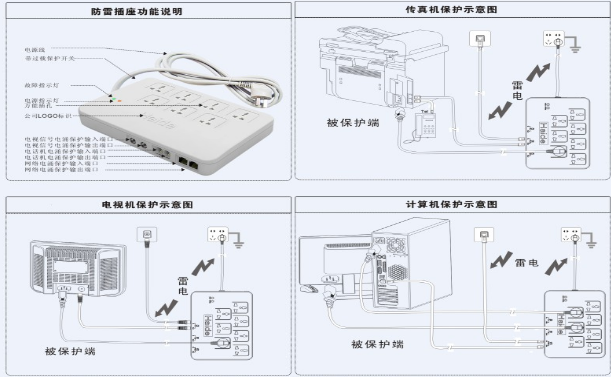

安裝方法：
避雷器先插入供電插座，用電設備再從避雷器插孔取電，“OUT”為設備端，“IN”為進線端，請確保墻壁插座的地線有良好的接地（推薦接地電阻≤4Ω）。
