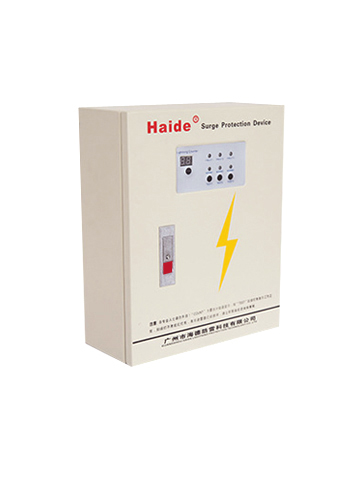

三相B+C復合型電源防雷箱
性能簡介：
復合型低壓配電系統電涌保護器，箱式，依據IEC標準設計，采用提前點火間隙和能量自動匹配技術，具有失效檢測指示、過流過熱保護、雷擊計數顯示，具備非常大的雷電流泄放能力，適用于建筑物、機房、工廠、企業等總電源的B、C兩級防雷保護，確保電子設備及其他用電設備的安全運行，維護極為方便，此防雷器并聯于線路中，對后接設備的功率無限制。
技術參數表：
|
型號 |
HD-D380BC-XL200 |
HD-D380BC-XL100 |
HD-D380BC-XL60 |
HD-D380/220B-XL |
|
標稱工作電壓Un |
380V |
380V |
380V |
380V |
|
最大持續工作電壓Uc |
385V |
385V |
385V |
385V |
|
標稱放電電流In（8/20us） |
200kA |
100kA |
60kA |
10kA |
|
雷電沖擊電流Iimp（10/350us） |
50kA |
25kA |
15kA |
12.5kA |
|
電壓保護水平Up |
2kV |
1.5kV |
1kV |
2.5kV |
|
續流仰制If |
3kA |
|||
|
響應時間Ta |
100ns |
|||
|
工作溫度范圍Tup |
-40℃至+70℃ |
|||
|
工作狀態指示 |
綠燈為正常工作，紅燈為故障指示。 |
|||
|
最小安裝導體截面 |
6mm2多股線 |
|||
|
雷擊記數器 |
具備 |
|||
|
保護等級 |
IP20 |
|||
|

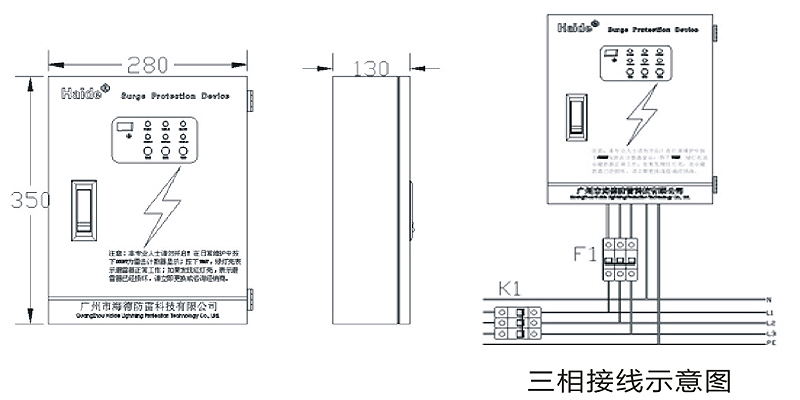

外形尺寸 |
280*350*130mm |
|||
|
外殼材料 |
金屬噴涂 |
|||
|
接線方式 |
并聯 |
|||
|
保護方式 |
4+0/3+1 |
|||
安裝方法：
遠距離架空進線在進入建筑物時將零線重復接地。
電源相線（L）、零線（N）分別接入電涌保護器相應接線端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
建議導線規格：不小于6平方，導線要求短、直。
