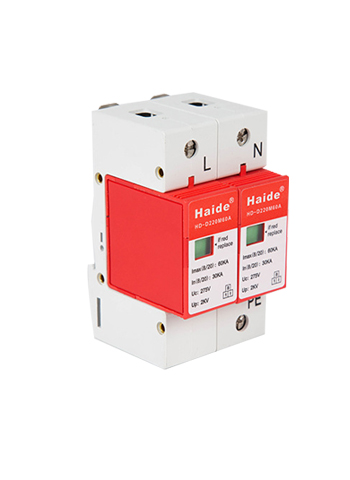

單相電源防雷模塊(A型)
性能簡介
低壓配電系統電涌保護器,依據IEC標準設計,具有失效檢測指示、可插拔更換防雷模塊,具備極大的雷電流泄放能力,適用于建筑物總電源系統的防雷,35毫米標準導軌安裝,維護極為方便,此級防雷器并聯于線路中,對后接設備的功率無限制。
技術參數表
| 型 號 | HD-D220M100A | HD-D220M80A | HD-D220M60A |
| 標稱工作電壓Un | 220V | 220V | 220V |
| 最大持續工作電壓Uc | 275V | 275V | 275V |
| 標稱放電電流In(8/20us) | 50KA | 40KA | 30KA |
| 最大放電電流Imax(8/20us) | 100KA | 80KA | 60KA |
| 電壓保護水平Up | 2.5KV | 2.3KV | 2KV |

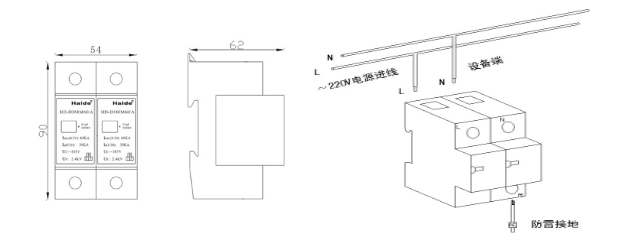

| 外形尺寸 | 54*90*62mm | ||
| 響應時間Ta | ≤25ns | ||
| 工作溫度范圍Tup | -40℃至+70℃ | ||
| 最小安裝導體截面 | 6mm2多股線 | ||
| 保護等級 | IP20 | ||
| 外殼材料 | 防火阻燃性材料 | ||
| 接線方式 | 并聯 | ||
| 保護方式 | 1+1/2+0 | ||
安裝方法
遠距離架空進線在進入建筑物時將零線重復接地。
電源相線(L)、零線(N)分別接入電涌保護器相應接線端子,保證牢固及可靠,將避雷器接地端與防雷地線(推薦接地電阻≤4Ω)作良好電氣連接。
建議導線規格:不小于6平方,導線要求短、直。
