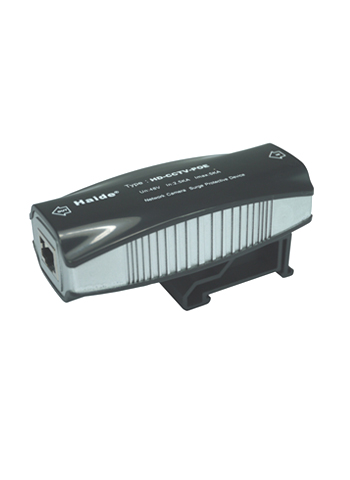

新款POE網絡視頻防雷器
性能簡介：
本產品可以對POE供電網絡攝像機的電源、網絡線路分別實施浪涌保護，外殼采用防火阻燃塑性材料，體積小，35mm標準導軌安裝，輸出殘壓極低，設計充分考慮到器件極間電容和分布電容對數據信號傳輸的衰減，插入損耗小，網絡數據傳輸速率快,能充分滿足傳輸要求，具有對瞬態過電壓快速響應的優點。
技術參數表：
|
型號 |
HD-CCTV-POE/A（POE供電） |
||
|
依據IEC61643-11/IEC61643-21，SPD |
III/T3 |
C2/D1 |
|
|
保護線路 |
電源線路 |
網絡線路 |
|
|
標稱電壓Un |
48V |
48V |
|
|
最大持續工作電壓Uc |
60V |
60V |
|
|
耐受沖擊電壓UOC |
5KV |
5KV |
|
|
沖擊電流 |
1.5KA |
1.5KA |
|
|
標稱放電電流In（8/20us） |
2.5KA |
2.5KA |
|
|
最大放電電流Imax |
5KA |
5KA |
|
|
電壓保護水平Up |
200V |
150V |
|
|
額定負載電流IL |
1A |
|
|
|
漏電流 |
＜5μA |
|
|
|
響應時間Ta |
＜25ns |
＜1ns |
|
|
插入損耗 |
|
≤0.2dB |
|
|
插入電阻 |
|
1Ω |
|
|
帶寬FG |
|
100M |
|
|
保護等級 |
IP30 |
||
|

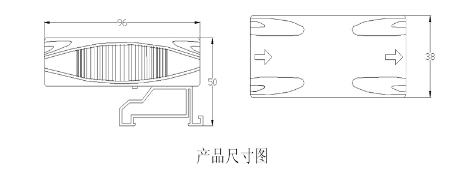

外形尺寸 |
96*50*38mm |
||
|
外殼材料 |
屏蔽塑料防火材料 |
||
|
工作溫度范圍Tup |
-40℃至+70℃ |
||
|
接口方式 |
RJ45 |
||
|
保護線路 |
45，78線或1,2,3,6線 |
1,2,3,6線 |
|
|
固定方式 |
導軌 |
||
安裝方法：
在被保護設備的線路接口前端串聯接入避雷器，“OUT”為設備端、“IN”為進線端，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
