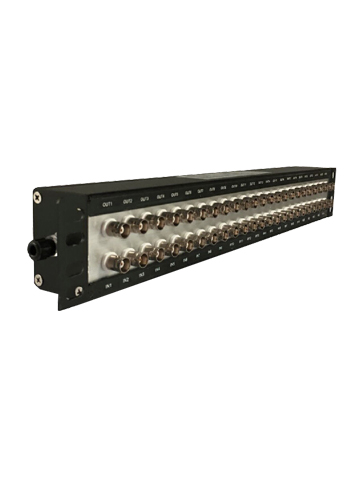

24口視頻信號防雷器
本產品依據IEC電涌保護器的標準設計接口形式為BNC,適用于監控機房視頻分配器、視頻矩陣切換器等終端設備的雷擊及浪涌保護，安裝便捷，無需維護，反應速度快速，適用帶寬小于120MHZ，插入損耗0.2dB。
技術參數表：
|
型 號 |
HD-XH-24GVD/A |
HD-XH-24GVD/B |
|
|
標稱工作電壓Un |
-10V/+1V |
-10V/+1V |
|
|
最大持續工作電壓Uc |
-11V/+1.4V |
-11V/+1.4V |
|
|
標稱放電電流In（8/20us） |
2.5KA |
5KA |
|
|
最大放電電流Imax（8/20us） |
5KA |
10KA |
|
|
電壓保護水平Up(1KV/us ) |
芯/屏蔽 |
15V |
15V |
|
屏蔽/地 |
90V |
90V |
|
|

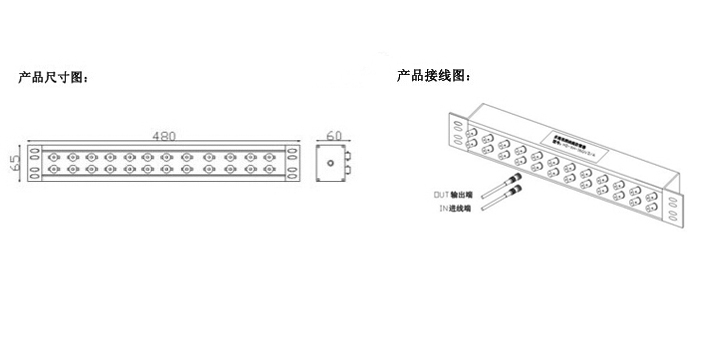

外形尺寸 |
480×65×60mm |
||
|
響應時間Ta |
≤1ns |
||
|
帶寬FG |
120MHZ |
||
|
工作溫度范圍Tup |
-40℃至+70℃ |
||
|
插入損耗 |
≤0.2dB |
||
|
插入電阻 |
≤4Ω |
||
|
保護等級 |
IP30 |
||
|
外殼材料 |
屏蔽金屬鋁 |
||
|
接口方式 |
24路BNC |
||
