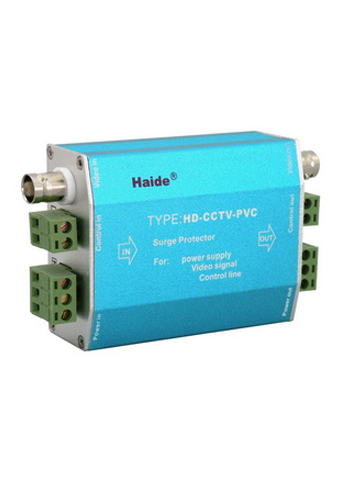

三合一視頻防雷器
性能簡介
本產品適用于監控攝象機的視頻信號線路、控制線路和電源線路的雷電電涌的防護，集合以上三種防雷功能于一體，外殼采用整體鋁合金結構，體積小，輸出殘壓極低，設計充分考慮到器件極間電容和分布電容對數據信號傳輸?shù)乃p，插入損耗小，能充分滿足視頻信號傳輸要求，具有對瞬態過電壓快速響應的優點。
技術參數表
型 號
HD-CCTV-PVC/**
保護線路
視頻線路
電源線路
控制線路
標稱工作電壓Un
±5V
12V
24V
220V
6.8V
12V
24V
最大持續工作電壓Uc
±6.8V
16V
32V
275V
7.5V
15V
32V
標稱放電電流In（8/20US）
2.5KA/5KA/1.5KA
5KA
2.5KA/5KA/1.5KA
最大放電電流Imax（8/20US）
5KA/10KA/3KA
10KA
5KA/10KA/3KA
電壓保護水平Up
X-X：40/75/35V
80V
110V
50V
X-G：400V
400V
400V
400V
限制電壓Up
55V
160V
1.1KV
額定負載電流IL
1.5A
1A
漏電流IA
≤5uA
響應時間TA
≤1ns
≤25ns
1ns
插入損耗
≤0.2dB
≤0.2dB
插入電阻
≤4Ω
≤4Ω
帶寬FG
40MHZ
數據傳輸速率VS
2MHZ
保護等級
IP30
工作溫度范圍TUP
-40℃至+70℃

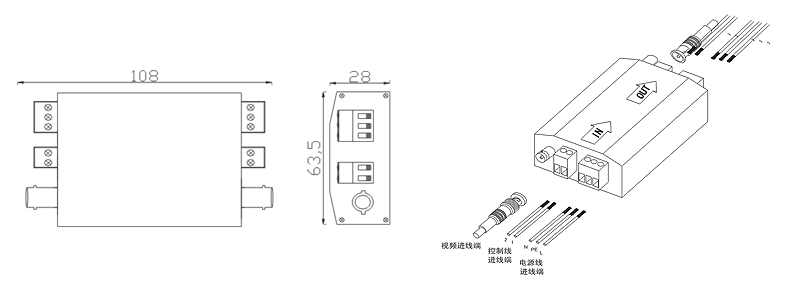

外形尺寸
108×63.5×28mm
外殼材料
屏蔽金屬鋁
接口方式
BNC
接線端子
接線端子
安裝方法
在被保護設備的線路接口前端串聯接入避雷器，“OUT”為設備端、“IN”為進線端，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
