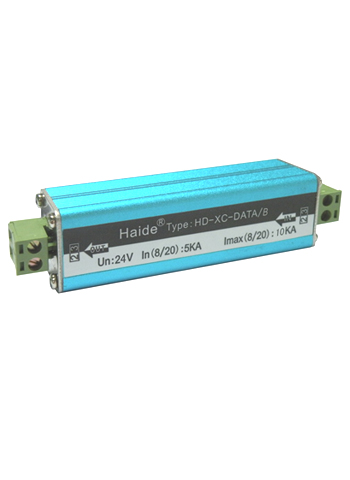

DATA控制線路防雷器
此產品適用于監控云臺、解碼線路、門禁數據線路、背景音樂、可視對講、智能三表、一卡通和消防報警線路等的保護,防止因地電位升高過線路感應過電壓隊設備的損壞,輸出殘壓低,插入損耗小,雙重過流保護,產品適用RJ11、接線端子、RS232等端口的保護,保護通路可分為單路、雙路或多路。
技術參數表:
| 型 號 | HD-XC-DATA | HD-XC-DATA/4 | |||
| 標稱工作電壓Un | 6.8V | 12V | 24V | 24V | |
| 最大持續工作電壓Uc | 7.5V | 15V | 32V | 39V | |
| 標稱放電電流In(8/20us) | 5KA | 5KA | 5KA | 2.5KA | |
| 最大放電電流Imax(8/20us) | 10KA | 10KA | 10KA | 5KA | |
| 額定負載電流 | 1.5A | ||||
| 電壓保護水平Up | (X-X) | 53V | 110V | 150V | 51V |
| (X-G) | 350V | 350V | 350V | 51V | |
| 響應時間Ta | <0.1ns | ||||
| 插入損耗 | ≤0.2dB | ||||
| 插入電阻 | ≤1Ω | ||||
| 保護線數 | 單路(2,3) | 8線全保護 | |||
| 保護等級 | IP30 | ||||
| 接口方式 | 接線端子 | ||||

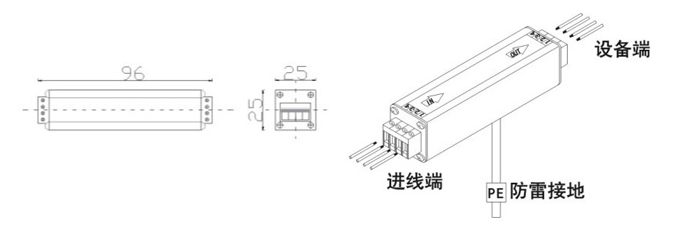

| 外形尺寸 | 96×25×25mm | 100×50×20mm | |||
| 外殼材料 | 屏蔽金屬鋁 | 防火膠殼 | |||
在被保護設備的線路接口前段串聯接入避雷器,“OUT”為設備端、“IN”為進線端,將避雷器接地端與防雷地線(推薦接地電阻≤4Ω)作良好的電氣連接。
