技術參數表:


						型號

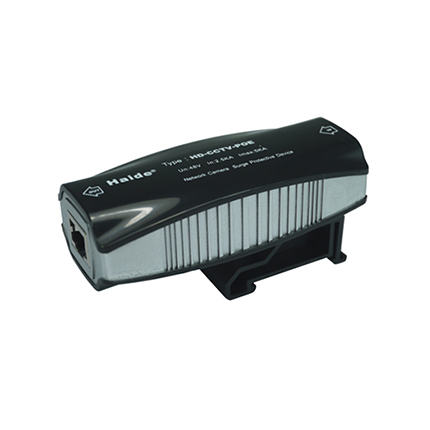

						HD-CCTV-POE/A(POE供電)

						依據IEC61643-11/IEC61643-21,SPD

						III/T3

						C2/D1

						保護線路

						電源線路

						網絡線路

						標稱電壓Un

						48V

						48V

						最大持續工作電壓Uc

						60V

						60V

						耐受沖擊電壓Uoc

						5KV

						5KV

						沖擊電流

						1.5KA

						1.5KA

						標稱放電電流In(8/20us)

						2.5KA

						2.5KA

						最大放電電流Imax

						5KA

						5KA

						電壓保護水平Up

						200V

						150V

						額定負載電流IL

						1A



						漏電流

						<5μA



						響應時間Ta

						<25ns

						<1ns

						插入損耗



						≤0.2dB

						插入電阻



						1Ω

						帶寬FG



						100M

						保護等級

						IP30

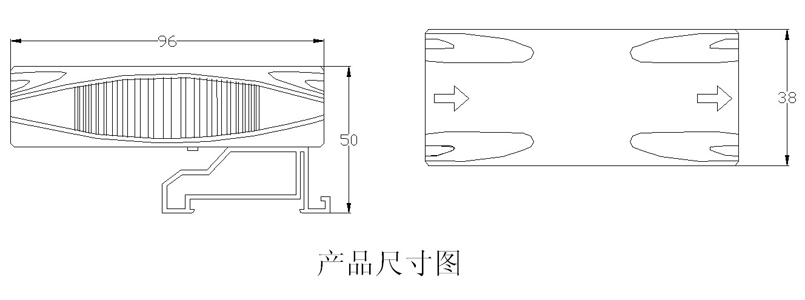

						外形尺寸

						96*50*38mm

						外殼材料

						屏蔽塑料防火材料

						工作溫度范圍Tup

						-40℃至+70℃

						接口方式

						RJ45

						保護線路

						45,78線或1,2,3,6線

						1,2,3,6線

						固定方式

						導軌























































































































































































安裝方法:
在被保護設備的線路接口前端串聯接入避雷器,“OUT”為設備端、“IN”為進線端,將避雷器接地端與防雷地線(推薦接地電阻≤4Ω)作良好電氣連接。
