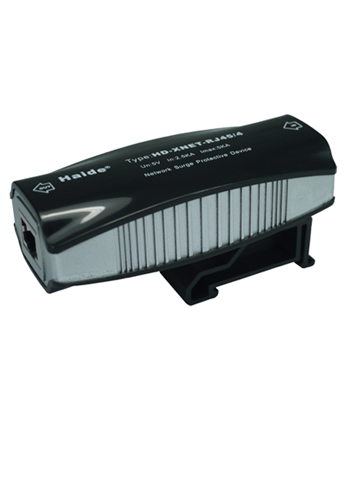

單口網絡防雷器
性能簡介:
計算機網絡信號電涌保護器,依據IEC電涌保護器的標準設計,充分考慮到器件極間電容和分布電容對數據信號傳輸?shù)乃p,插入損耗小,輸出殘壓極低,具優越的傳輸性能,動作快,插損小,RJ45接口,4線或者8線保護,帶寬100M。
技術參數表:
| 型 號 | HD-XNET-RJ45/4 | HD-XNET-RJ45/8 |
| 額定電壓Un | 5V | 12V |
| 最大持續工作電壓Uc | 12V | 15V |
| 標稱放電電流In(8/20us) | 2.5KA | 300A |
| 最大放電電流Imax(8/20us) | 5KA | 600A |
| 電壓保護水平Up | (X-X)≤70V | (X-X)≤85V |
| (X-G)≤400V | (X-G)≤85V | |
| 串聯阻抗R | 1Ω | 無 |

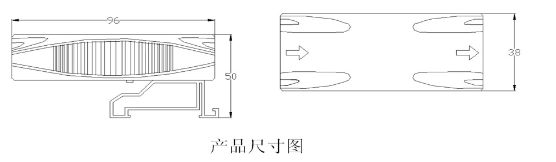

| 外形尺寸 | 96×50×38mm | |
| 保護線數 | 1,2,3,6線 | 8線全保護 |
| 響應時間Ta | ≤1ns | |
| 插入損耗 | ≤0.2dB | |
| 工作溫度范圍Tup | -40℃至+70℃ | |
| 保護等級 | IP20 | |
| 外殼材料 | 屏蔽塑料防火材料 | |
| 接線方式 | 串聯 | |
| 接口方式 | RJ45 | |
	安裝方法:
在被保護設備的線路接口前端串聯接入避雷器,"OUT"為設備端、"IN"為進線端,將避雷器接地端與防雷地線(推薦接地電阻≤4Ω)作良好電氣連接。
