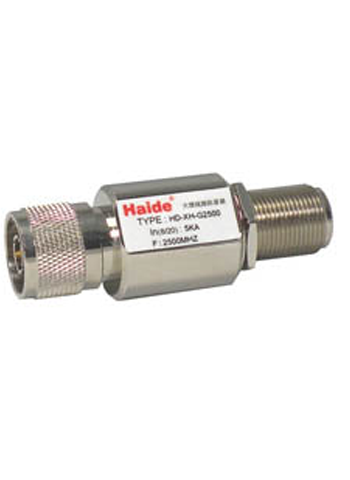

高頻線路防雷器
此高頻天饋線電涌保護器適用于GSM移動基站、PHS小靈通基站、衛星接收機、對講機基站等天饋線路、射頻線路雷電及電涌的防護。具有輸出殘壓極低,可有效保護接收設備,對從天饋線感應而來的雷電高壓脈沖具有高效防御功能,駐波比1.15,插入損耗小于0.2dB,適用頻率有0-400M、0-900M、0-1800M、0-2000M、0-2500M。
| 型 號 | HD-XH-T600 | HD-XH-T900 | HD-XH-T1800 | HD-XH-T2000 | HD-XH-T2500 |
| 雷電通流容量(8/20us) | 5KA/10KA/20KA | 5KA/10KA/20KA | 5KA/10KA/20KA | 5KA/10KA/20KA | 5KA/10KA/20KA |
| 插入損耗 | ≤0.2dB | ≤0.2dB | ≤0.2dB | ≤0.2dB | ≤0.2dB |
| 駐波比 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 |
| 輸入/輸出阻抗 | 50/75Ω | 50/75Ω | 50/75Ω | 50/75Ω | 50/75Ω |
| 頻率上限 | 600MHZ | 900MHZ | 1800MHZ | 2000MHZ | 2500MHZ |
| 接口方式 | L46/L16/N/SMA | L46/L16/N/SMA | L16/N型 | N型 | N型 |
| 響應時間Ta | ≤100ns | ||||
| 工作溫度范圍Tup | -40℃至+70℃ | ||||
| 限制電壓(8/20us) | 600V | ||||
| 保護等級 | IP30 | ||||
| 外殼材料 | 屏蔽金屬 | ||||
| 外形尺寸 | 59.5*25*25mm | ||||
