軌道交通通道浪涌保護器
性能簡介：
本系列產品適用于控制系統中數據通訊線路、遙測和遙信線路等傳輸線路側的電涌防護器，采用插拔式結構，有測試端口，防雷元件可單獨測試，設故障指示，劣化自動脫扣，防錯插識別，可選無線報警接口，實現遠程監測，每只浪涌保護器可以防護一對信號傳輸線。
技術參數表：
|
型號 |
HD-XC-10/48MG |
HD-XC-10/60MG |
HD-XC-10/110MG |
HD-XC-10/220MG |
HD-XC-10/380MG |
|
額定工作電壓Uo |
DC 48V |
DC 60V |
DC 110V |
DC 220V |
DC 380V |
|
最大持續工作電壓Uc |
DC 60V |
DC 75V |
DC 130V |
DC 275V |
DC 385V |
|
基礎限值電壓Ub（10/700us，5kv） |
500V |
500V |
550V |
800V |
1200V |
|
標稱沖擊通流參量In（8/20us） |
10KA |
||||
|
響應時間 |
25ns |
||||
|
外殼防護等級 |
IP20 |
||||
|
工作溫度范圍 |
-40℃~+80℃ |
||||
|
工作濕度范圍 |
5%~96% |
||||
|
工作大氣壓力范圍 |
≤3000米 |
||||
|
接線方式 |
并聯 |
||||
|
外形尺寸 |
86*88*30mm |
||||
|
組合方式 |
差模、共模、全模 |
||||
|
遙信報警方式 |
無線報警/有線報警 |
||||

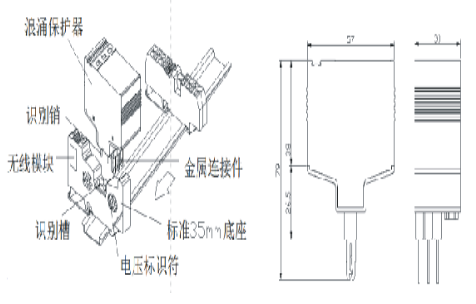

外形尺寸：
