軌道交通電源浪涌保護器
性能簡介：
本系列產品為并聯型高通流容量交流電源防雷裝置，適用于鐵路系統配電室、配電柜、開關柜、配電屏等低壓電源外設側防護。其電源浪涌底座采用標準35mm導軌結構，防雷模塊采用插拔式結構，設有故障狀態指示、防錯插識別結構，劣化自動脫扣裝置、可選配遙信報警接口，能實現遠程監控，可組合1P/2P/3P/4P/7P等模式，適用各種電網制式。
技術參數表：
型號
HD-PMT2-40/275MG
HD-PMT2-40/385MG
額定工作電壓Uo
AC220V
AC380V
最大持續工作電壓Uc
AC275V
AC385V
標稱放電電流In（8/20us）
20KA
20KA
最大放電電流Imax（8/20us）
40KA
40KA
電壓保護水平Up（8/20us）
1.5KV
2.0KV
基礎限制電壓UB（3ka 8/20us）
1.0KV
1.2KV
響應時間
25ns
外殼防護等級
IP20
工作溫度范圍
-40℃ 至 +70℃
工作濕度范圍
5% 至 96%
工作大氣壓力范圍
≤3000米
不帶遙信外形尺寸
18*90*66mm
帶遙信外形尺寸
18*99*66mm
接線方式
并聯
保護方式
差模/共模/全模
組合方式
1P
/ 2P / 3P / 4P / 7P

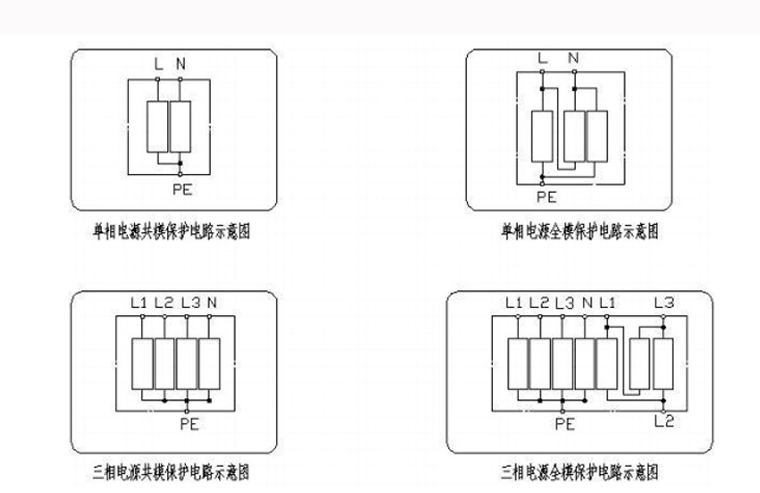

接線示意圖：
